SensMax TAC-B EWP PoE radaros személyszámláló érzékelő

A SensMax TAC-B EWP egy PoE tápellátású beltéri/kültéri radarérzékelő valós idejű beltéri személyszámláláshoz, valamint kültéri gyalogos- és kerékpárosforgalom számlálásához. Érintésmentes 60 GHz-es mmWave radartechnológiát használ a mozgás, az irány, a sebesség és a jelenlét érzékelésére videokamerák vagy személyes adatok gyűjtése nélkül.

Az érzékelő támogatja az oldalfali és a felső telepítést is, ezért alkalmas bejáratokhoz, folyosókhoz, kiskereskedelmi területekhez, középületekhez, okosépületekhez, gyalogos útvonalakhoz és kerékpárutakhoz. Fali üzemmódban a TAC-B EWP a mozgó objektumokat gyalogosként vagy kerékpárosként tudja osztályozni. Felső telepítés esetén a gyalogosokat az objektum magassága alapján felnőttként vagy gyermekként tudja osztályozni.

A PoE tápellátásnak és az egy kábelen továbbított Ethernet adatkapcsolatnak, a Wi-Fi kapcsolatnak, az MQTT/API integrációnak, a konfigurálható számlálóvonalaknak és zónáknak, a Micro SD biztonsági adattárolásnak és a beépített szárazkontaktusos relékimenetnek köszönhetően a TAC-B EWP professzionális személyszámlálási, okosépület-automatizálási és okosvárosi projektekhez készült.

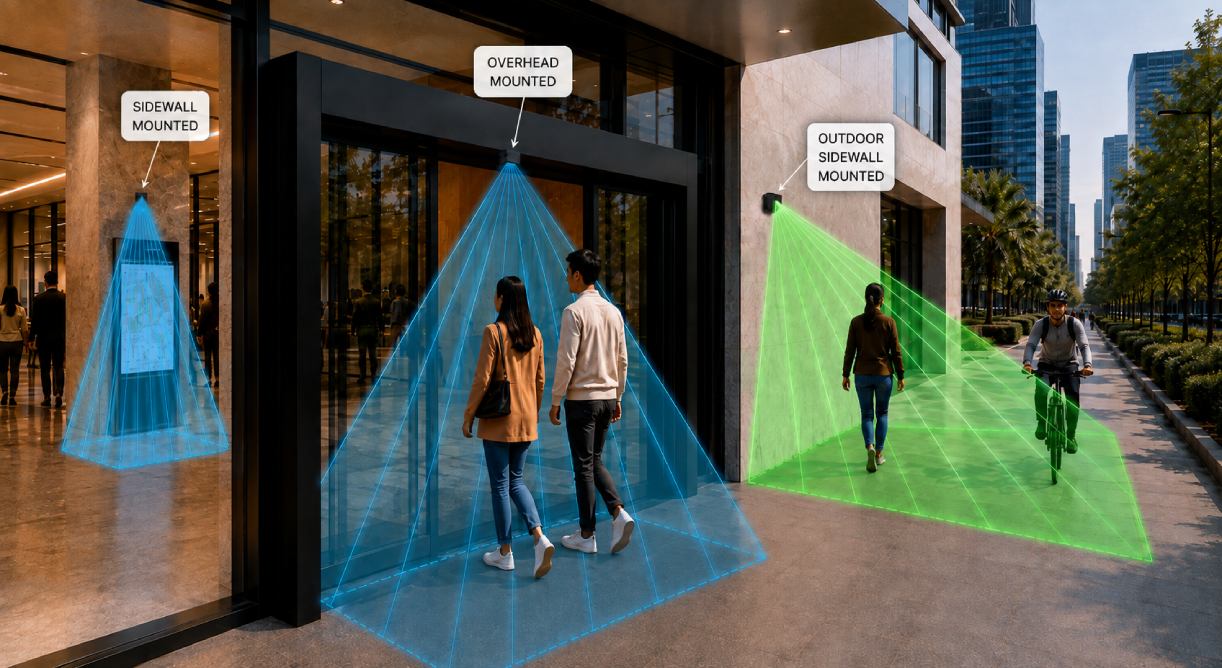

A TAC-B EWP rugalmas oldalfali és felső telepítést támogat a pontos személyszámláláshoz bejáratoknál, beltéri látogatói zónákban, valamint kültéri gyalogos- és kerékpárutakon.

Rövid áttekintés

• PoE tápellátású radarérzékelő - tápellátás és Ethernet adatkapcsolat egy kábelen keresztül.
• Beltéri és kültéri használat - IP68 védettségű burkolat igényes beltéri és kültéri telepítésekhez.
• Oldalfali vagy felső telepítés - egy érzékelő beállítható oldalnézeti vagy felülnézeti számlálásra.
• Beltéri személyszámlálás - valós idejű személyszámlálás bejáratokhoz, folyosókhoz, helyiségekhez és közterületekhez.
• Kültéri gyalogos- és kerékpárosforgalom számlálása - fali üzemmódban támogatja a gyalogos/kerékpáros osztályozást sebesség alapján.
• Felnőtt és gyermek osztályozás - felső üzemmódban az érzékelő magasság alapján tudja osztályozni a gyalogosokat.
• Kétirányú számlálás - a konfigurálható vonalak és zónák támogatják a BE/KI látogatói áramlás elemzését.
• Kamera nélküli és adatvédelmi szempontból biztonságos - nincs videó, nincs kép és nincs személyes azonosító.
• Valós idejű jelentéskészítés - adatátadás műszerfalakhoz, értesítésekhez és külső rendszerekhez.
• MQTT/API integráció - alkalmas okosépületekhez, BMS, IoT és okosvárosi platformokhoz.
• Szárazkontaktusos kimenet - reléjel automatizáláshoz, riasztásokhoz és külső eszközökhöz.

Konzultáció kérése

Személyszámlálási technológia 60 GHz mmWave radar

A SensMax TAC-B EWP kamerák helyett 60 GHz-es mmWave radart használ. Az érzékelő pásztázó rádiójelet bocsát ki, és a mozgó objektumokról visszaverődő jeleket fogadja. Ez lehetővé teszi a mozgás, az irány, a sebesség és a pozíció érzékelését a látogatók filmezése nélkül.

Mivel a TAC-B EWP kamera nélküli, nem rögzít videót, arcokat vagy képeket. A rendszer kizárólag anonim radaradatokat gyűjt, ezért alkalmas adatvédelmi szempontból érzékeny helyszínekre, például irodákba, középületekbe, kiskereskedelmi üzletekbe, múzeumokba, közlekedési területekre, parkokba és városi infrastruktúrába.

A radaros érzékelés különböző fényviszonyok között is működik, beleértve a sötétséget, a tükröződést és az erős napfényt. A mozgás érzékelése olyan környezetekben is folytatódhat, ahol a videóalapú rendszereket befolyásolhatja a fény, a köd, a hó vagy az eső.

Oldalfali, felső és oszlopos telepítés

A SensMax TAC-B EWP a projekt elrendezésétől függően többféle szerelési módot támogat. A személyszámláló érzékelő felszerelhető oldalfalra, a megfigyelt terület fölé, vagy oszlopra kültéri gyalogos- és kerékpárosforgalom számlálásához. Ez a rugalmasság olyan helyszíneken is használhatóvá teszi, ahol a hagyományos mennyezeti személyszámlálók nem alkalmazhatók.

Oldalfali telepítés beltéri személyszámláláshoz

Az oldalfali telepítés akkor használható, amikor az érzékelő falra, oszlopra vagy oldalsó szerkezetre kerül, és a kiválasztott területen áthaladó mozgást figyeli. Ez a megoldás hasznos bejáratoknál, folyosókon, kiskereskedelmi homlokzatoknál, nyitott üzletfrontoknál és közforgalmú átjáróknál, ahol a mennyezeti telepítés nem lehetséges, nem engedélyezett, vagy a mennyezet túl magas a felső személyszámláláshoz.

Oldalfali telepítés esetén a TAC-B EWP konfigurálható számlálóvonalak és zónák segítségével mindkét irányban tudja számolni az embereket. Így a szenzor BE/KI látogatói forgalmat mérhet anélkül, hogy az eszközt közvetlenül az átjáró fölé kellene telepíteni.

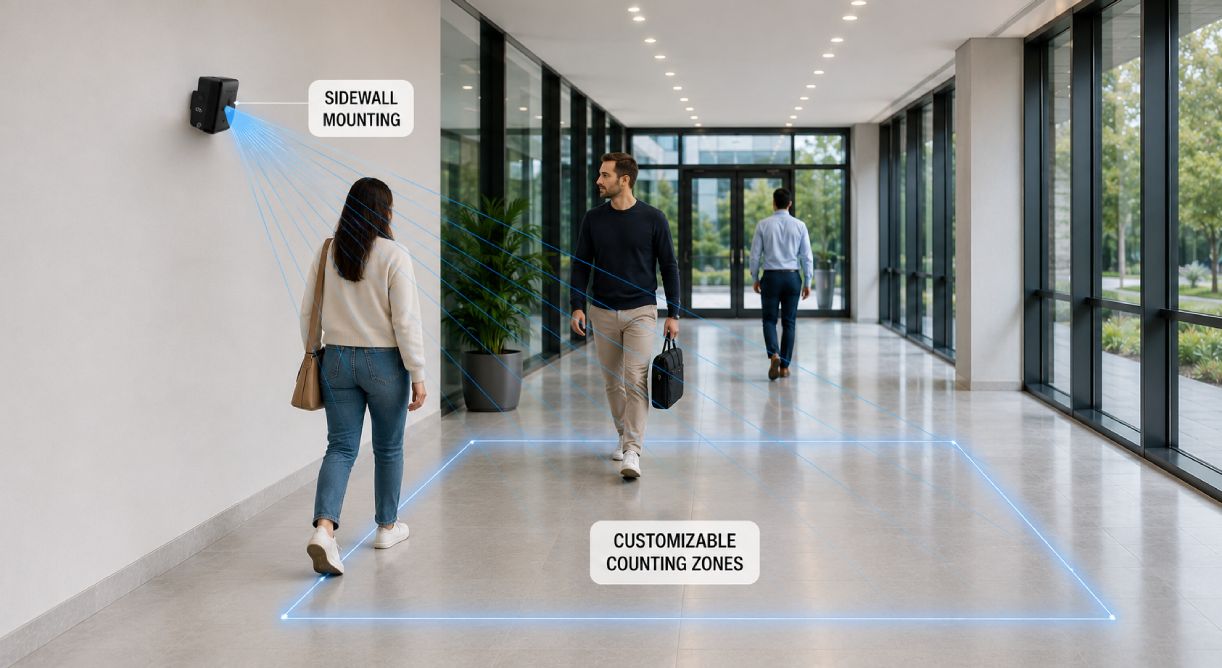

Oldalfalra szerelt TAC-B EWP radarérzékelő valós idejű személyszámláláshoz olyan helyszíneken, ahol nincs megfelelő mennyezeti telepítési pont.

Felső telepítés beltéri személyszámláláshoz és felnőtt/gyermek osztályozáshoz

A felső telepítés akkor használható, amikor a TAC-B EWP a megfigyelt terület fölé kerül, és lefelé néz. Ez a megoldás alkalmas beltéri személyszámláláshoz helyiségbejáratoknál, mosdóknál, múzeumokban, könyvtárakban, középületekben, folyosókon és kontrollált beltéri zónákban.

Felső telepítés esetén az érzékelő felülről számolja az embereket, és a látogatókat felnőttként vagy gyermekként tudja osztályozni az objektum magassága alapján. Ez részletesebb anonim látogatói statisztikát biztosít kamerák vagy személyes adatok gyűjtése nélkül.

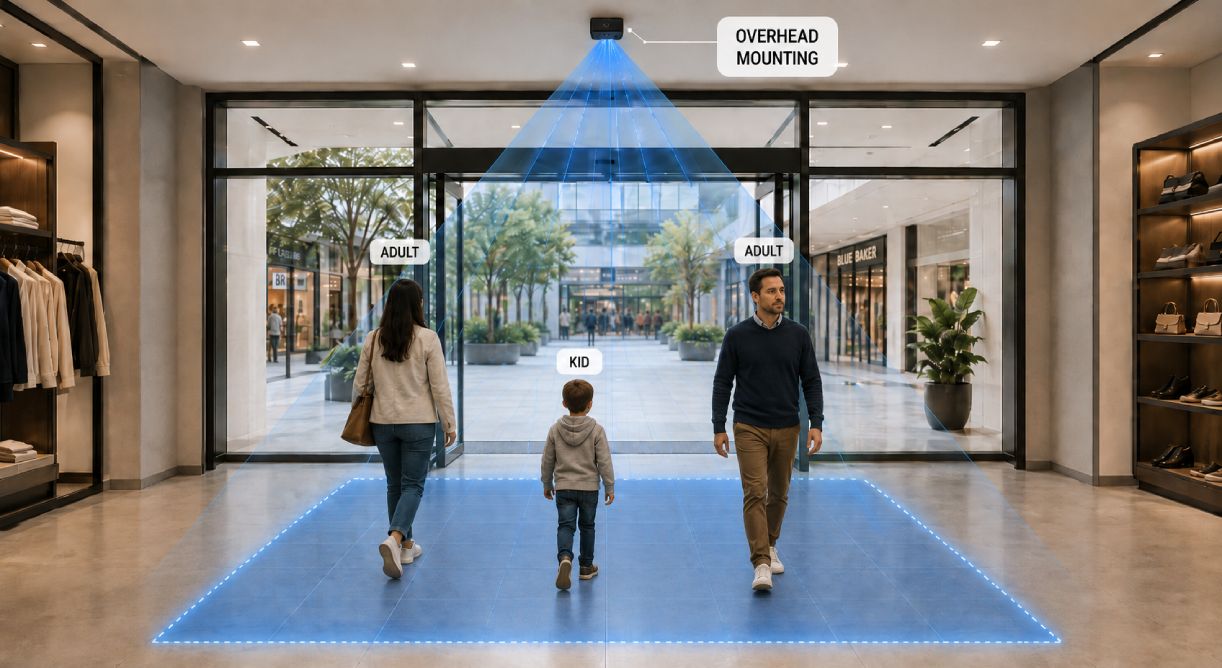

Felső telepítésű TAC-B EWP radarérzékelő beltéri személyszámláláshoz és anonim felnőtt/gyermek osztályozáshoz.

Oszlopos telepítés kültéri gyalogos- és kerékpárosforgalom számlálásához

Az oszlopos telepítés kültéri helyszíneken használható, ahol az érzékelőt oszlopra, lámpaoszlopra vagy hasonló függőleges szerkezetre szerelik. Ez a megoldás alkalmas gyalogos útvonalakhoz, kerékpárutakhoz, parkokhoz, közterületekhez, okosvárosi területekhez és közös használatú kültéri folyosókhoz.

Oszlopos telepítés esetén a TAC-B EWP oldalfali üzemmódban működik, és az útvonalon áthaladó mozgást figyeli. Támogatja a kétirányú számlálást, és a mozgó objektumokat sebesség alapján gyalogosként vagy kerékpárosként tudja osztályozni. Az IP68 burkolat alkalmassá teszi az érzékelőt kültéri használatra változó időjárási körülmények között.

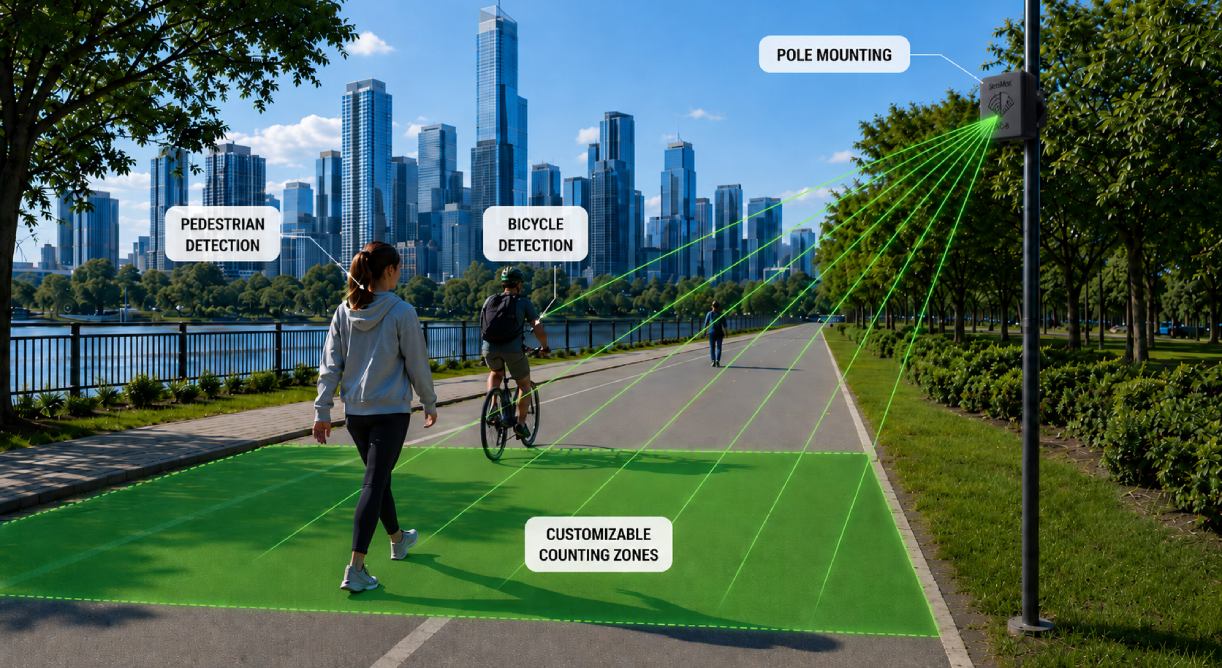

Oszlopra szerelt TAC-B EWP radarérzékelő kültéri gyalogos- és kerékpárosforgalom számlálásához közterületeken és okosvárosi projektekben.

Konzultáció kérése

Valós idejű jelentések és integráció

A TAC-B EWP olyan valós idejű személyszámlálási projektekhez készült, ahol az adatoknak azonnal elérhetőnek kell lenniük műszerfalakhoz, jelentéskészítő eszközökhöz, automatizálási rendszerekhez vagy külső platformokhoz.

Az érzékelő támogatja a vezetékes Ethernet, PoE és Wi-Fi kapcsolatot. A PoE lehetővé teszi, hogy az eszköz egyetlen Ethernet kábelen keresztül kapjon tápellátást és továbbítson adatokat, csökkentve a telepítés összetettségét, és alkalmassá téve a professzionális okosépület- és infrastruktúra-projektekre.

Rendszerintegrációhoz a TAC-B EWP támogatja az API és MQTT adatátvitelt, és használható külső műszerfalakkal, BMS platformokkal, IoT rendszerekkel, okosvárosi szoftverekkel és más harmadik féltől származó környezetekkel. A személyszámlálási adatok és rendszeresemények felhasználhatók jelentéskészítési, monitorozási és automatizálási folyamatokban.

Ha a hálózati kapcsolat átmenetileg nem elérhető, az érzékelő tovább tárolhatja az adatokat a beépített Micro SD kártyán, majd később feltöltheti őket, amikor a kapcsolat helyreáll.

Szárazkontaktusos kimenet automatizáláshoz

A TAC-B EWP beépített szárazkontaktusos relékimenettel rendelkezik. Ez lehetővé teszi, hogy a radarérzékelő fizikai jelet küldjön külső rendszereknek és eszközöknek, amikor egy kiválasztott esemény vagy számlálási feltétel teljesül.

A szárazkontaktusos kimenetnek köszönhetően a TAC-B EWP nemcsak jelentéskészítésre, hanem olyan automatizálási projektekre is hasznos, ahol a személyszámlálási adatnak más rendszerekben kell műveleteket indítania.

• külső riasztások vagy jelzőeszközök indítása;
• impulzus küldése beléptető-, kapu- vagy forgóvillás rendszereknek;
• világítás vagy szellőzés aktiválása mozgás vagy foglaltság alapján;
• kontaktusjelek küldése BMS, PLC vagy automatizálási vezérlők felé;
• közterületi jelzések, szolgáltatási folyamatok és biztonsági forgatókönyvek támogatása.

Beépített hangszóró hangértesítésekhez

A szárazkontaktusos kimenet mellett a TAC-B EWP beépített hangszóróval is rendelkezik hangértesítésekhez. Ez a funkció akkor használható, ha az érzékelőnek egy konfigurált esemény után hangüzenettel vagy figyelmeztetéssel kell reagálnia.

A hangértesítések például látogatói irányítást, hozzáférési figyelmeztetéseket, szolgáltatási jelzéseket vagy közterületi tájékoztatást támogathatnak. A hangszóró további lehetőség olyan projektekhez, ahol a számlálást és az érzékelést helyi visszajelzéssel kell kombinálni.

Tipikus alkalmazások

A SensMax TAC-B EWP beltéri és kültéri projektekhez alkalmas, ahol valós idejű, kamera nélküli radaros számlálás szükséges.

• Kiskereskedelmi üzletek és bevásárlóközpontok - beltéri személyszámlálás, bejárati analitika, zónaszámlálás és valós idejű látogatói forgalmi jelentések.
• Irodák és okosépületek - helyiségfoglaltság, folyosóforgalom, térhasználat és épületautomatizálás.
• Középületek - kamera nélküli látogatószámlálás könyvtárakban, múzeumokban, önkormányzati épületekben, mosdókban és szolgáltatási területeken.
• Gyalogos és kerékpáros útvonalak - gyalogosok és kerékpárosok kültéri osztályozása oldalfali üzemmódban.
• Okosvárosi projektek - anonim mozgási statisztikák városi infrastruktúrához, parkokhoz, utcákhoz és közös használatú utakhoz.
• Családbarát helyszínek - felső telepítésű felnőtt/gyermek osztályozás kamerák nélkül.
• Automatizálási és biztonsági projektek - szárazkontaktusos kimenet, hangértesítések és MQTT integráció külső rendszerekkel.

Telepítés

A TAC-B EWP falra vagy mennyezetre telepíthető a beépített fém konzol segítségével. A konzol 180°-ban forgatható, így az érzékelő a kiválasztott üzemmódnak megfelelően pozicionálható.

Fali üzemmódban az ajánlott telepítési magasság 250-350 cm a padlószinttől. Felső üzemmódban az ajánlott telepítési magasság 200-300 cm. A megfelelő telepítési magasság fontos az objektumosztályozáshoz, például a gyalogos/kerékpáros felismeréshez fali üzemmódban vagy a felnőtt/gyermek felismeréshez felső üzemmódban.

Az érzékelő közvetlenül csatlakoztatható PoE routerhez vagy PoE switchhez. Ha a meglévő hálózati eszköz nem támogatja a PoE tápellátást, külső PoE injektor használható. Kültéri telepítéseknél vízálló csatlakozófedél használata javasolt a kábelcsatlakozások védelméhez.

TAC-B EWP vagy más TAC-B érzékelő kiválasztása

A TAC-B EWP az ajánlott modell, ha a projekt PoE tápellátást, vezetékes Ethernet kapcsolatot, IP68 beltéri/kültéri védelmet, oldalfali vagy felső telepítést, szárazkontaktusos automatizálást, MQTT/API integrációt, felnőtt/gyermek osztályozást vagy gyalogos/kerékpáros számlálást igényel egyetlen radarérzékelőben.

Beltéri kiskereskedelmi, irodai és közterületi projektekhez, ahol elegendő a Wi-Fi kapcsolat, és nincs szükség PoE-re vagy szárazkontaktusos kimenetre, a standard SensMax TAC-B 3D-W egyszerűbb megoldás lehet. Olyan kültéri helyszínekhez, ahol mobilkommunikáció szükséges, a SensMax TAC-B 4G is megfontolható.

Műszaki adatok

Csomag tartalma

• SensMax TAC-B EWP radarérzékelő
• Ethernet kábel 5 m
• Szerelőcsavar-készlet
• Vízálló fedél az RJ-45 csatlakozóhoz
• Vízálló aljzatcsatlakozó a reléterminálhoz

Az eszköz beépített fém konzollal rendelkezik fali vagy mennyezeti telepítéshez. A PoE injektor és a kiegészítő oszlopkonzol opcionális tartozék, és nem része a standard csomagnak.

FAQ TAC-B EWP PoE radaros személyszámláló érzékelő

• Használ a TAC-B EWP videokamerát?
  Nem. A TAC-B EWP 60 GHz-es mmWave radart használ. Nem rögzít videót, képeket, arcokat vagy személyes azonosítókat.
• Telepíthető a TAC-B EWP beltéren és kültéren is?
  Igen. Az érzékelő beltéri és kültéri használatra készült, és IP68 burkolattal rendelkezik igényes időjárási körülményekhez.
• Felszerelhető az érzékelő falra és felülre is?
  Igen. A TAC-B EWP támogatja az oldalfali és a felső telepítést is. Az üzemmód a webes felületen választható ki.
• Tud két irányban személyeket számolni?
  Igen. Az érzékelő konfigurálható számlálóvonalak és zónák segítségével támogatja a kétirányú BE/KI számlálást.
• Tud a TAC-B EWP kültéren gyalogosokat és kerékpárosokat számolni?
  Igen. Fali üzemmódban a TAC-B EWP a mozgó objektumokat sebesség alapján gyalogosként vagy kerékpárosként tudja osztályozni.
• Meg tudja különböztetni a TAC-B EWP a felnőtteket és a gyermekeket?
  Igen. Felső üzemmódban az érzékelő az objektum magassága alapján felnőttként vagy gyermekként tudja osztályozni a gyalogosokat.
• Támogatja a TAC-B EWP a PoE tápellátást?
  Igen. Az érzékelő támogatja a PoE IEEE 802.3af szabványt, így a tápellátás és az Ethernet adatkapcsolat egy kábelen keresztül történik.
• Támogatja a TAC-B EWP az MQTT és API integrációt?
  Igen. A TAC-B EWP támogatja az MQTT és API integrációt okosépület-, IoT-, BMS- és okosvárosi platformokhoz.
• Tud a TAC-B EWP külső rendszereket indítani?
  Igen. A beépített szárazkontaktusos relé jelet tud küldeni külső rendszereknek, például riasztóknak, világításnak, kapuknak, forgóvilláknak, BMS vagy PLC vezérlőknek.
• Mi történik, ha megszakad az internetkapcsolat?
  Az érzékelő el tudja menteni az adatokat a beépített Micro SD kártyára, majd később feltölti őket, amikor a hálózati kapcsolat helyreáll.
